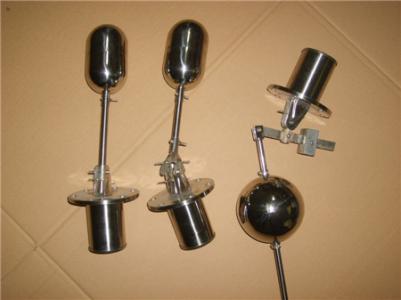

UQK-71浮球液位传感器

文字：[大][中][小] 手机页面二维码

2018/3/2 浏览次数：

一键分享

UQK-71浮球液位传感器由显示表和传感器二部分组成。能广泛使用于炼油，化工，造纸，食品及污水处理等行业

UQK-71浮球液位传感器|UQK-71|的详细资料：

一、用途及特点
本控制仪由显示表和传感器二部分组成。能广泛使用于炼油，化工，造纸，食品及污水处理等行业。对开口、
密闭容器或地下池糟的介质液位在仪表控制内进行显示，报警和控制，被检测的介质为水，油，酸碱，工业污水等
导电及非导电液体。控制仪对强腐性介质有极好的抗腐性能。能克服液体的泡沫所造成的假液体位影响。

UQK-71-2液位显示控制仪，由一次仪表（传感器）和2点二次仪表显示表组成。

UQK-71-4液位显示控制仪，由一次仪表（传感器）和4点二次仪表显示表组成。

UQK-71-10液位显示控制仪，由一次仪表（传感器）和10点二次仪表显示表组成。

UQK-71-50液位显示控制仪，由一次仪表（传感器）和50点二次仪表显示表组成。

UQK-71-100液位显示控制仪，由一次仪表（传感器）和100点二次仪表显示表组成。

UQK-71-S数字显示液位控制仪，由一次仪表（传感器）和数字二次仪表显示表组成。

二、UQK-71浮球液位传感器工作原理与结构
传感器中排列着一组感簧管，当装有磁钢的浮球随液变化而上下浮动时，使相应位置的干簧管动作，从而传感器
输出阻值发生变化。仪表面板上对应于液位高度而产生数字变化。面板上控制液位高度的开关可预先任意设定液位的
控制范围。液位到达设定点高度时，显示表发出触点信号控制液位或报警。

三、UQK-71浮球液位传感器主要技术参数
1、传感器

传感器材质	介质压力（Mpa）	温度℃	测量范围H（mm）
1Cr18NiTi（G）（GX）	2.5,1.6,0.6,0.25	-40～150	0～12米
F46（F）	2.5,1.6,0.6,0.25	-40～150	0～12米任意选用
P.V.C（S）	0.6,0.25	-40～150	0～6米任意选用

介质密度：≤0.45g/cm3
介质粘度：≤1st[（1/10000）m2/S]
联接法兰标准：JB/T82-1-94 Dn150 PN2.5,1.6,0.60,0.25MPa（G x 型为DN40）其它法兰如GJ、GB、
ANSI等请设计部门或用户注明防爆标志；隔爆型d II BT5，本安型ibCT1～6

2、显示表

功能	2点显示	4点显示	10点显示	50点显示	100D	数字显示
报警	声光	声光	灯光	灯光	灯光	灯光
控制	／	／	任意	任意	任意	任意
