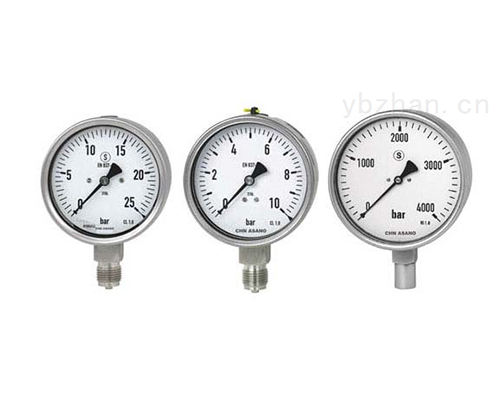

YPF膜片压力表

文字：[大][中][小] 手机页面二维码

2016/4/11 浏览次数：

一键分享

概述

　　膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。

结构原理

结构：膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。
　　原理：膜片式压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的压力清楚地在刻度盘上指示出来。

技术参数

　　精确度等级：2.5
　　使用环境温度：-40～+70℃；相对湿度不大于90%。
　　温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
　　工作位置：垂直安装
　　外壳防护等级：IP64
